Schaltendes Tastsystem

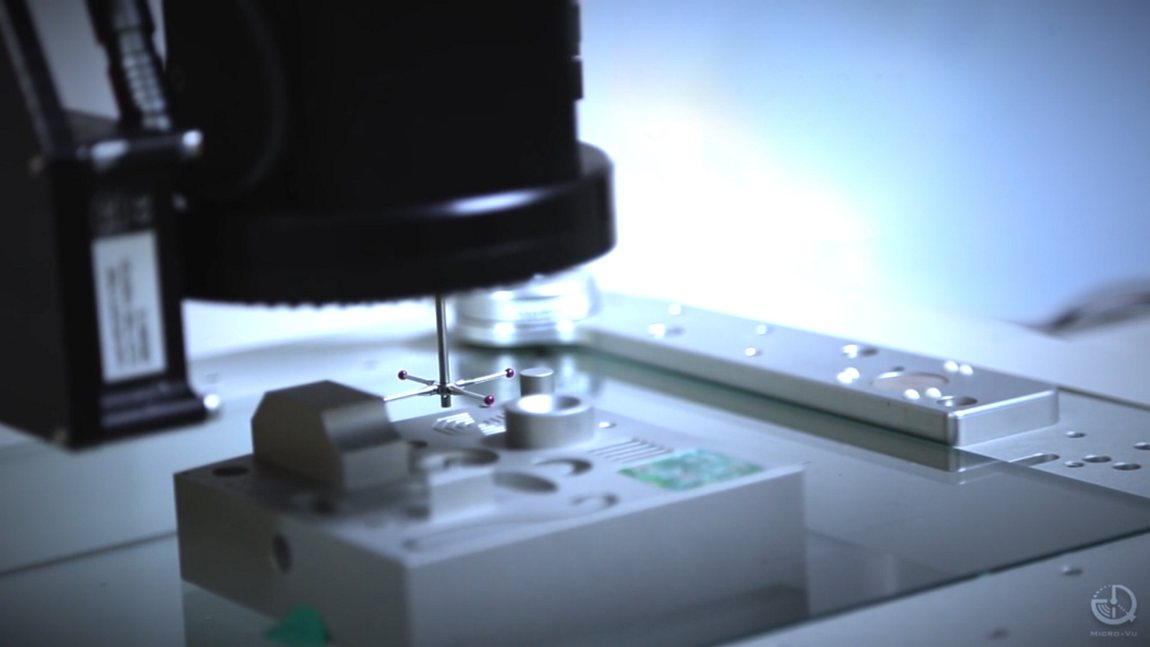

Das Micro-Vu Tastsystem kombiniert optische und taktile Messungen. Vorgerüstet auf allen Excel und Vertex Modellen, steigert es das Potenzial Ihrer Micro-Vu Messmaschine.

Durch die Magnetaufnahme können die Taster reproduzierbar gewechselt werden. Somit lässt sich der Taster voll in den CNC-Programmablauf integrieren.

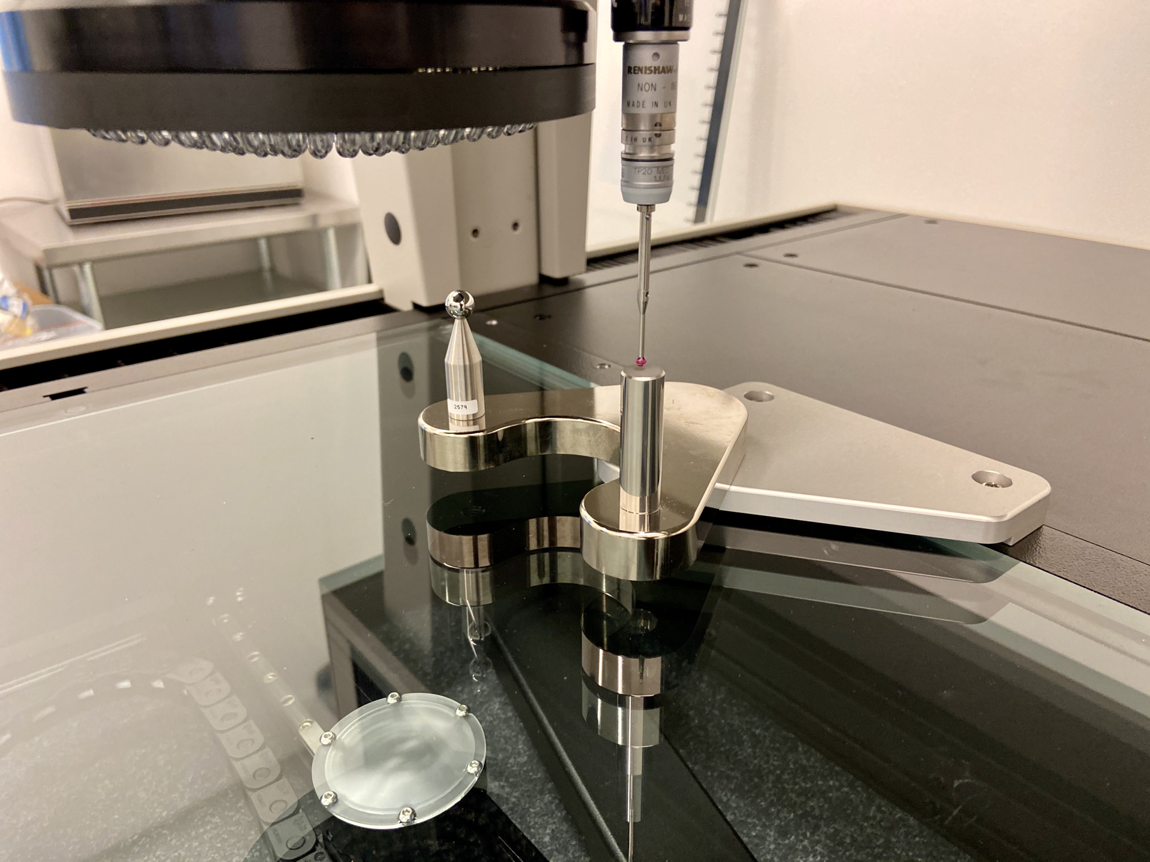

Mit dem Taster-Kit wird auch das Kalibriernormal mitgeliefert, mit welchem Sie mühelos mit wenigen Mausklicks den Taster jederzeit neu kalibrieren können. Ob Einfachtaster oder Sterntaster, mit dem zugehörigen Werkzeug können Sie Ihre Taster ganz nach Ihrem Wunsch zusammenbauen.
Eigenschaften
  • Erreicht Merkmale, welche optisch nicht gemessen werden können,wie z.B. Hinterschneidungen und seitliche Bohrungen
  • hohe Genauigkeit und Reproduzierbarkeit
  • Jederzeit nachrüstbar an allen Excel und Vertex Modellen
  • Erfassung von optisch nicht messbaren Merkmalen, wie zum Beispiel ein senkrechter Zylinder

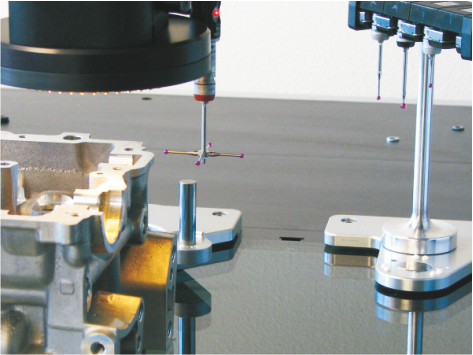

  • Mit der Magnetaufnahme und dem Tastmagazin mit bis zu 6 Plätzen ist das Tastsystem voll in den CNC-Ablauf integrierbar
  • Programmierbarer Antastabstand
  • Automatische vektorielle Antastgenerierung
  • Unterstützt kundenspezifische Tasterkonfigurationen
  • Bauen Sie sich Ihren Taster ganz nach Wunsch zusammen
  • Intuitiver Tasterzusammenbau in der InSpec Software
  • Automatische Taster- und Kamera-Offset Kalibrierung

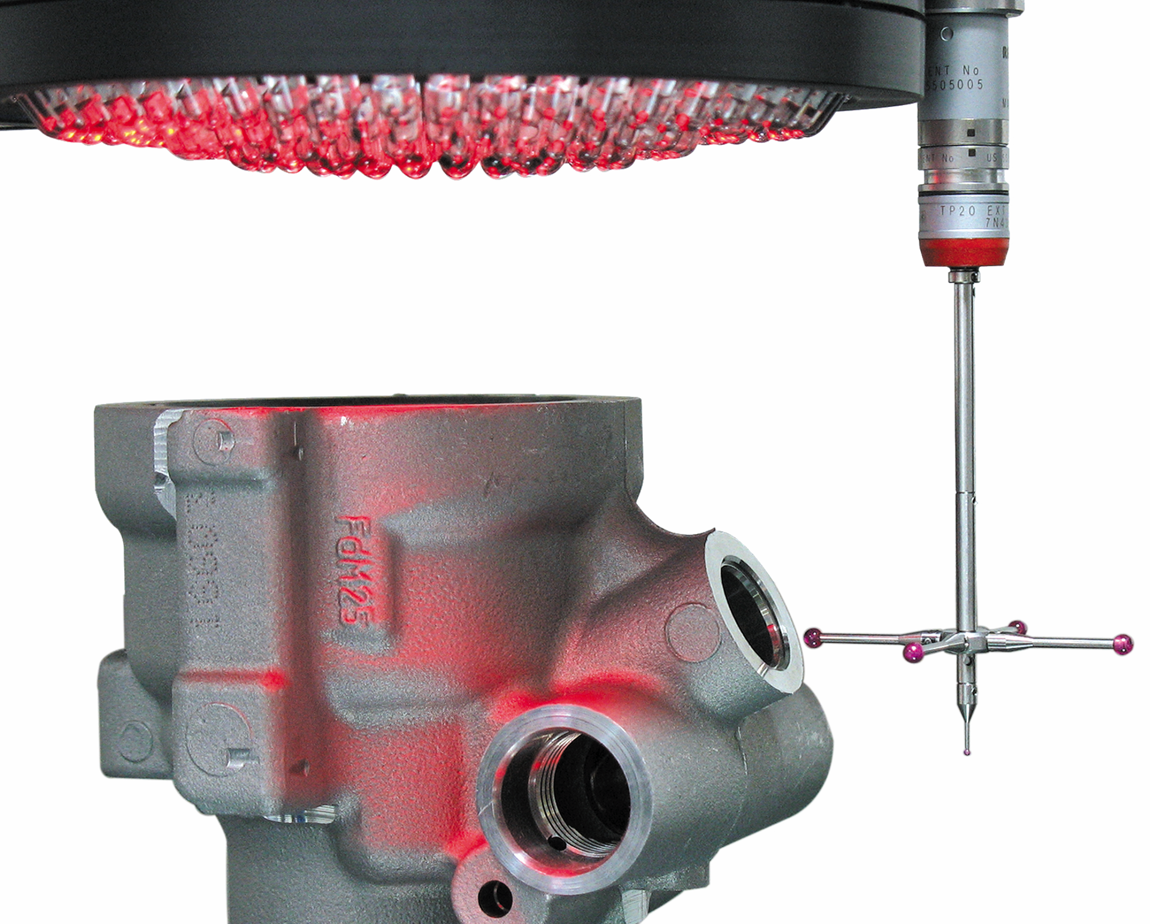

  • Unterstützt Kugel- und Scheibentaster, Einfach- und Sterntaster sowie Dreh- und Knickgelenke
  • keine zusätzlichen Wartungskosten
Lieferumfang
Für unsere neuen Maschinenmodelle Vertex 261 bis 342 und Excel 511 bis 704 sind neben dem TP20 auch der TP200-Messtaster verfügbar.
TP20
TP200
  • RENISHAW TP20 Aufnahme & zwei TP20 Tastköpfe (5-Wege)
  • Tasterwechselmagazin (2, 4 oder 6 Plätze)

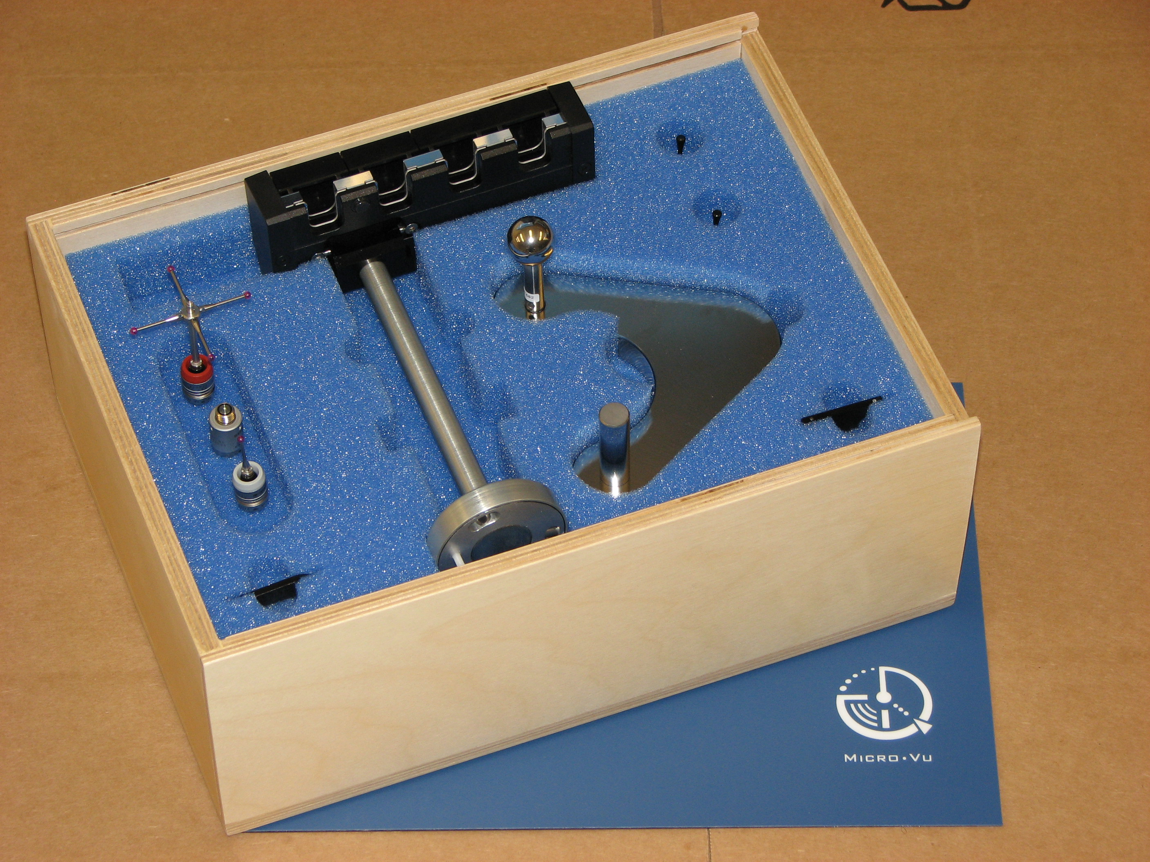

  • Aufbewahrungsbox für Taster, Magazin und Kalibriereinheit
  • M2 Taststifte, Verlängerungen & Aufnahmeadapter
  • Micro-Vu Offset & Kalibriereinheit
  • Handbuch, Werkzeug, Aufnahmeplatte & Reinigungsmaterial
  • RENISHAW TP200 Aufnahme & ein TP200 Tastkopf (6-Wege)
  • Tasterwechselmagazin (2, 4 oder 6 Plätze)
  • Aufbewahrungsbox für Taster, Magazin und Kalibriereinheit
  • M2 Taststifte, Verlängerungen & Aufnahmeadapter
  • Micro-Vu Offset & Kalibriereinheit
  • Handbuch, Werkzeug, Aufnahmeplatte & Reinigungsmaterial
Die blau hinterlegten Tastsysteme sind ausschließlich für die neuen Maschinenmodelle VX261, VX341, VX342,  EC511, EC512, EC701, EC702 und EC704 verfügbar.
Für die restlichen Maschinenmodelle ist ausschließlich das TP20-System verfügbar.
