VF7 (Field of View Messsystem)
Die VF7 ist eine schnelle, zweidimensionale, hochpräzise Messmaschine. Das System wurde ausgelegt, um Teile ohne Vorpositionierung und exakter Fokuseinstellung messen zu können.

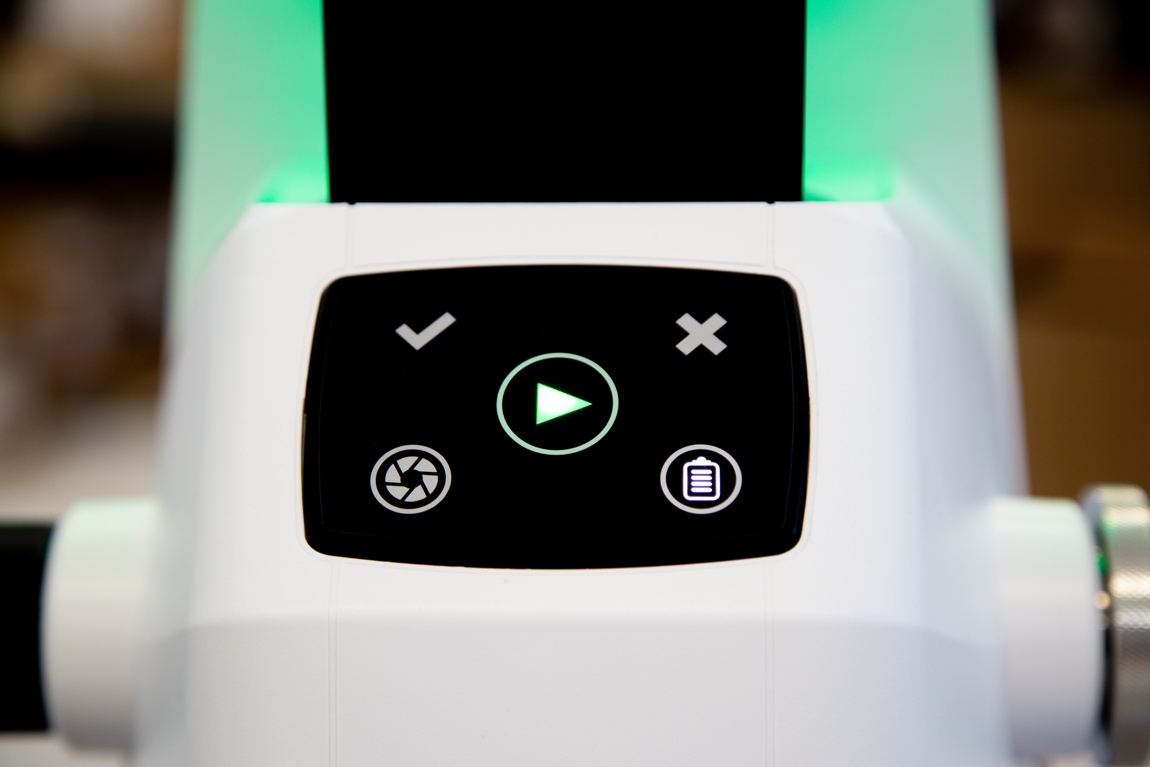

Mit dem Touchpanel kann der Anwender automatisch nach Messprogrammen suchen lassen, welche in der Folge automatisch ausgeführt und deren Messergebnisse angezeigt werden.

Die einfach zu bedienende InSpec Software von Micro-Vu mit präziser Kantenerkennung, erweiterter Lichtsteuerung und automatischen Kalibrierroutinen, bietet eine übersichtliche Anzeige von Messdaten und Toleranzen.

Im Lieferumfang des Systems ist die Maschine, die InSpec Mess- und Auswertesoftware, 3 LED-Beleuchtungen (Profil-, Axial- und Ringlicht) enthalten. Die Verbindung zum Auswerterechner erfolgt über eine schnelle USB 3 Verbindung.
Eigenschaften
  • optisches System mit hoher und niedriger Vergrößerung
  • gesamtes Bauteil in einem Schnappschuss messen
  • Großer Messbereich
  • Minimiert Messfehler
  • Minimiert Fokusanpassungen
  • direkte Zoomumstellung
  • Hochauflösende Kamera
  • programmierbares Ringlicht bestehend aus 2 Ringen
  • programmierbares Profillicht
  • programmierbares Axiallicht
  • Automatische Teile-Identifikation
  • Passt sich automatisch der Teile-Ausrichtung an
  • Keine Teilebefestigung erforderlich
  • Messtisch aus kratzfestem Glas
Spezifikation und Preis
Vergrößerung
Messvolumen
XY (mm)
Fokus-Bereich
(mm)
Messunsicherheit
XY (µm)
Fokusbereich
(mm)
max. Teilegewicht
(kg)
Maschinengröße
(mm)
Preis ab
(€)
Niedrig
70,3 x 50,5
49
6
30
3
290 x 453 x 883
30.800
Hoch
17,6 x 12,6
3
3
Die neuen Modelle sind blau hinterlegt.
Das maximale Gewicht basiert auf einer gleichmäßig verteilten Last.
Preis für komplettes Messsystem einschließlich InSpec Mess-Software. Technische Daten und Preise können ohne vorherige Ankündigung geändert werden.

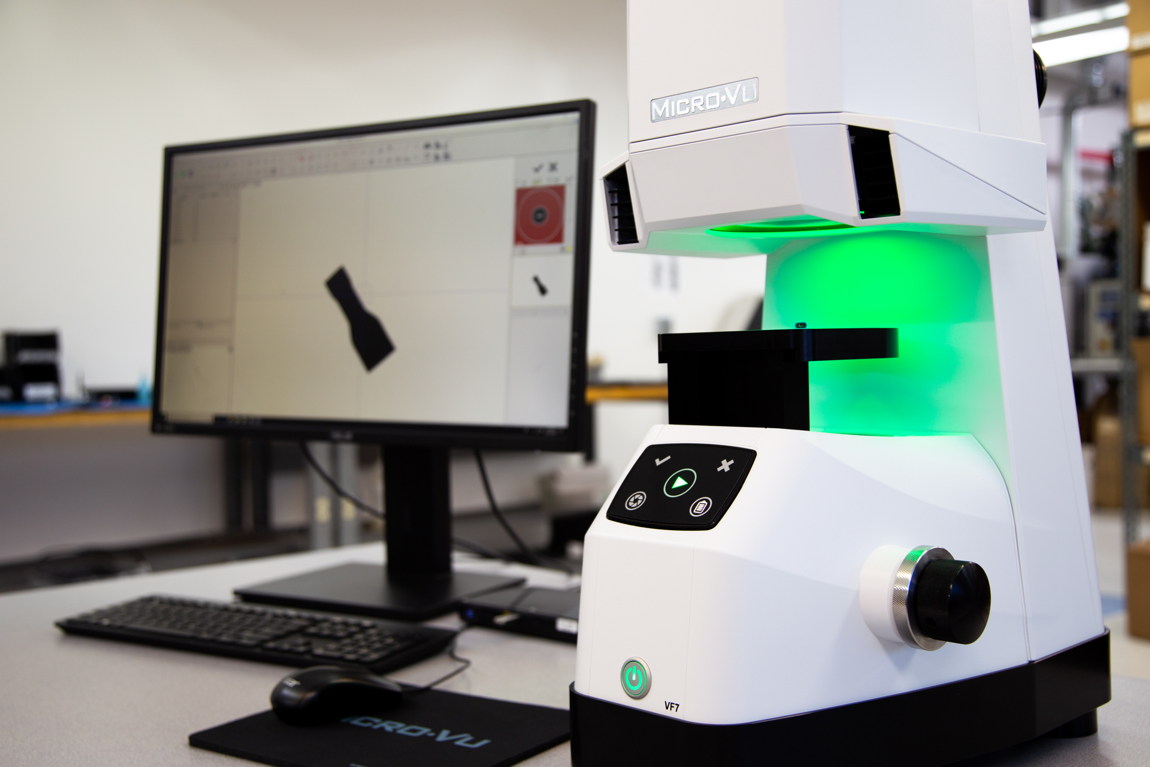

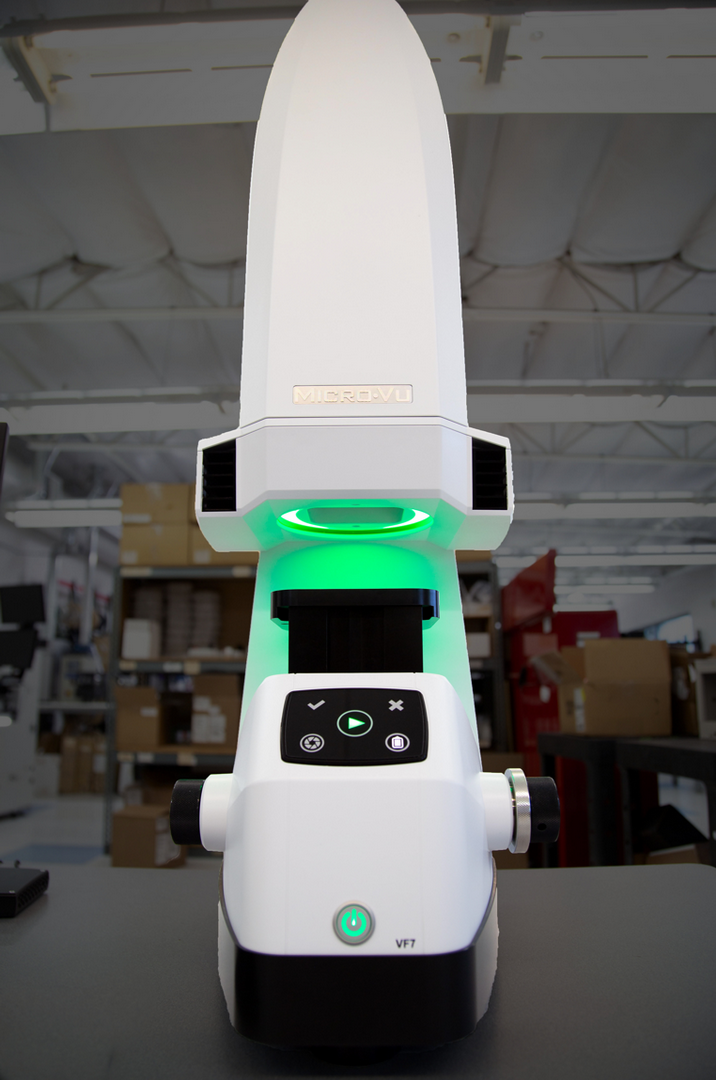

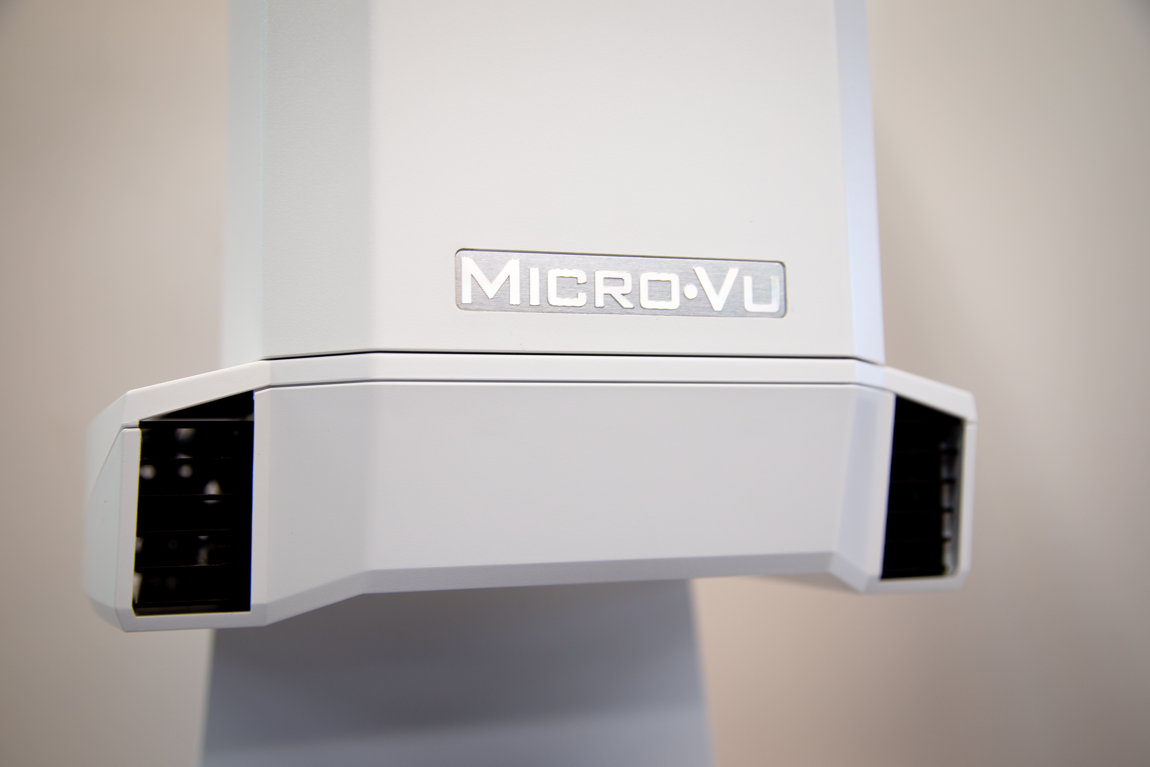

Produktbilder
Das maximale Gewicht basiert auf einer gleichmäßig verteilten Last.
Preis für komplettes Messsystem einschließlich InSpec Mess-Software. Technische Daten und Preise können ohne vorherige Ankündigung geändert werden.
Noch nicht überzeugt?
Fordern Sie jetzt eine kostenfreie Demomessung eines Ihrer Werkstücke an und vergleichen Sie das Ergebnis  mit Ihrem jetzigen Messsystem.
