Laser
Der Laser ermöglicht ein schnelles Einscannen von Freiformen auf matten und spiegelnden Oberflächen. Alle Vertex und Excel Systeme sind für den Laser vorgerüstet.

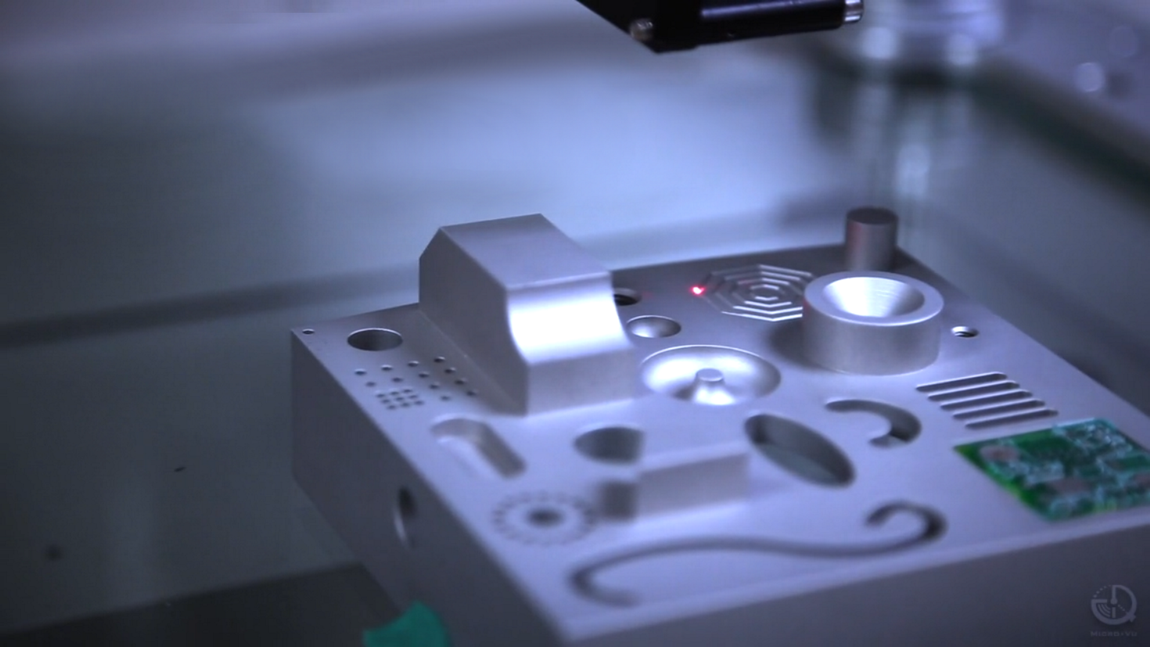

Messen Sie mit dem Triangulisationslaser das Höhenprofil Ihres Werkstückes wie zum Beispiel Vertiefungen, Krümmungen und Ebenheiten. Die hohe Messgeschwindigkeit des Lasers (es werden mehr als Tausend Punkte pro Sekunde erfasst) steigert die Produktivität Ihrer Micro-Vu Messmaschine und macht sie somit noch wirtschaftlicher.
Der Laser ist voll in den CNC-Ablauf Ihrer Messung integriert und die Messwerte können mit Kamera und taktilen Sensoren kombiniert werden.
Die Lasermodule sind in verschiedenen Ausführungen erhältlich, die direkte und diffusen Messungen auf unterschiedlichsten Oberflächen erlauben. Alle Laser entsprechen der Laserklasse 2.
Eigenschaften
- Punkt- und Linienscan
- volle Integration in den CNC-Messablauf

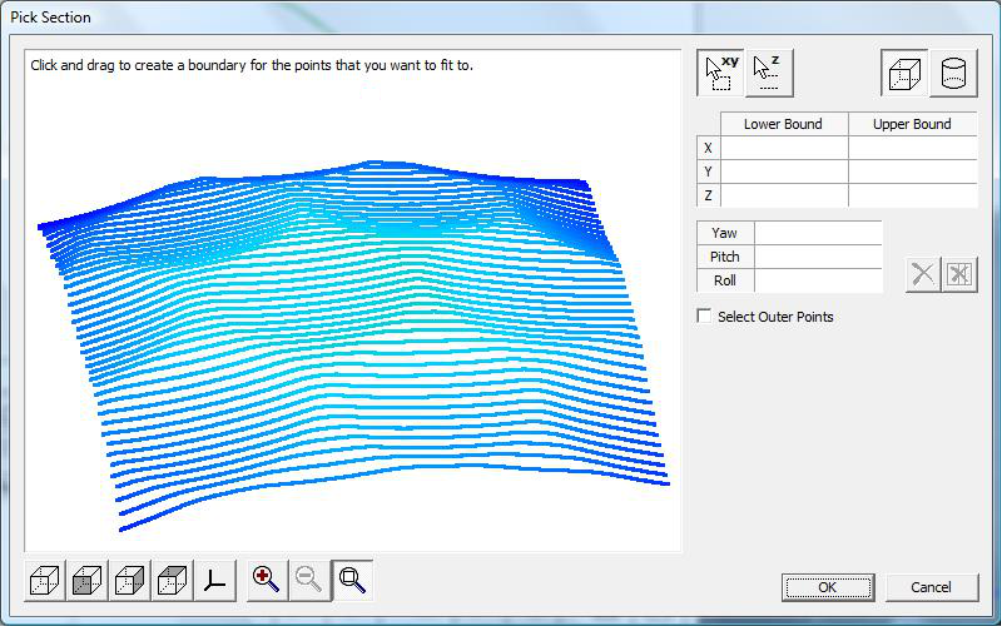

- grafische Bereichsanzeige mit Filterfunktion
- Berechnung von Min- und Max-Punkten
in X,Y,Z und R-Koordinaten - hohe Punktedichte - auch variabel einstellbar
- Hohe Geschwindigkeit (mehr als Tausend Punkte pro Sekunde)
- Ersetzt das Fokussieren mit der Kamera und reduziert die Messzeit erheblich
- Automatische Laser- und Vision-Offset Kalibrierung in InSpec
- Laser Klasse 2 und somit ohne weitere Schutzmaßnahmen nutzbar
- für spiegelnde und matte Oberflächen
- Jederzeit nachrüstbar an allen Excel und Vertex Modellen
- keine zusätzlichen Wartungskosten
- Schnelles Umrüsten zwischen diffuser und direkter Reflektion bei LSM1

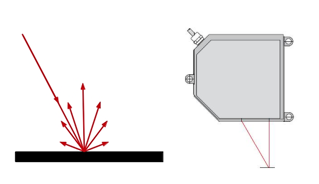

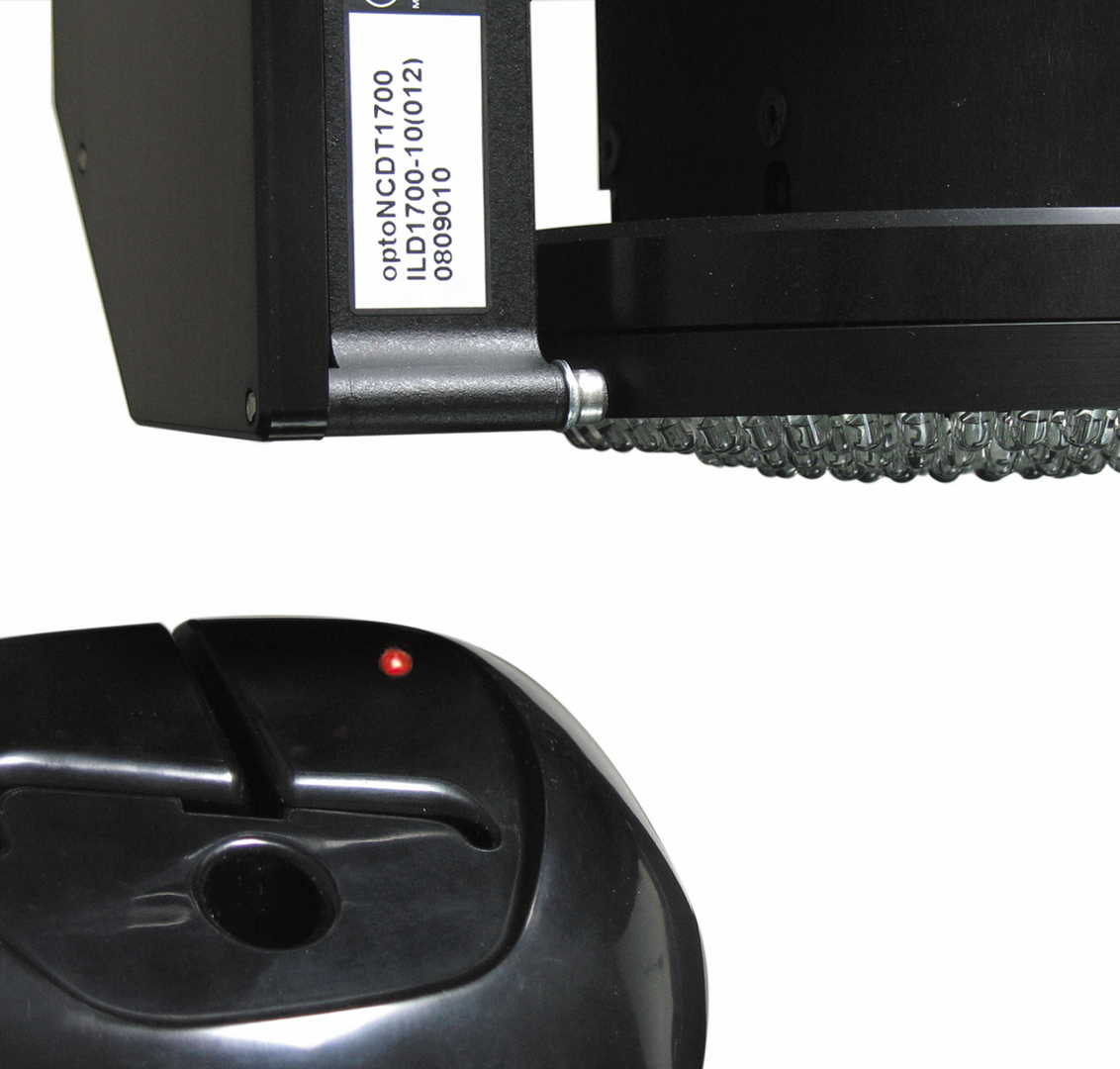

diffus reflektierender Aufbau bei matten Oberflächen

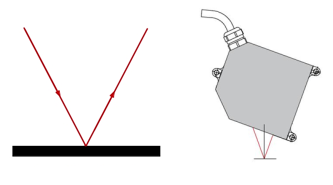

direkt reflektierender Aufbau bei spiegelnden Oberflächen
Spezifikationen
Model | Reflektion | Arbeitsabstand (mm) | Arbeitsbereich (mm) | Spotform | Spotgröße (µm) | Besonderheit |
LSM1 | direkt + diffus | 35 | 10 | Kreis | 50 | breiter Anwendungsbereich |
LSM2 | diffus | 35 | 10 | Oval | 35 x 585 | Ebenheitsmessungen |
LSM3 | direkt | 25 | 2 | Kreis | 35 | höchste Präzision |
LSM4-10 | direkt + diffus | 35 | 10 | Kreis | 45 | breiter Anwendungsbereich |
LSM4-2 | direkt + diffus | 25 | 2 | Kreis | 23 | höchste Präzision |
Die blau hinterlegten Laser sind ausschließlich für die neuen Maschinenmodelle VX261, VX341, VX342, EC511, EC512, EC701, EC702 und EC704 verfügbar.
Für die restlichen Maschinenmodelle sind nur LSM1, LSM2 und LSM3 verfügbar.
