Vertex (automatische Präzisionsmessgeräte)
Vertex Multisensor-Messsysteme implementieren neue Technologien, um Geschwindigkeit und Genauigkeit auf zuverlässigen und kostengünstigen Messgeräten bereitzustellen.

Die InSpec Software von Micro-Vu bietet Einfachheit per Mausklick, proprietäre Kantenerkennung, erweiterte Lichtsteuerung und -kalibrierung, Multisensorintegration, automatisierte Kalibrierungen und eine übersichtliche Anzeige von Messdaten und Toleranzen.

Zu den Systemen gehören unsere InSpec Software, ein programmierbarer optischer Zoom, ein 3-facher Digitalzoom, eine hochauflösende Kamera, fortschrittliche LED-Beleuchtung und eine einzige USB-Verbindung zu Ihrem Workstation-Computer.
Eigenschaften

Optik
  • Digitale, hochauflösende Kamera
  • 6,5x oder 12x-Zoom mit optischen Vergrößerungen bis zu 540x
  • Schnelle Änderung der Zoomstufen
  • optionale 2x-Linse

  • Profil-, Axial und Ringlicht
  • Ringlicht kann in verschiedenen Ringen, Sektoren und einzelnen Segmente angesteuert werden
  • Beleuchtung in einem Winkel von 25°-90°
  • Intuitive, grafische Benutzer-oberfläche zur Lichtsteuerung
  • LED-Beleuchtung mit einer Lebenszeit von ca. 10.000 Stunden
  • Inklusive automatischer Licht-kalibrierung in der InSpec Software

Nicht-Lineare
Kalibrierung
  • gewährleistet die Messgenauigkeit
    im gesamten Messbereich
Spezifikationen und Preise
Model
Messvolumen
XYZ (mm)
XY
Genauigkeit
(µm)
Z
Genauigkeit
(µm)
Skalen-auflösung
(µm)
max. Teilegewicht
(kg)
Maschinengröße
(mm)
Preis ab
(€)
Vertex 261
250 x 160 x 160
2,0+L/250
2,0+L/200
0,1
10
755 x 1130 x 1075
32.700
Vertex 341
315 x 315 x 160
2,6+L/175
3,0+L/150
0,1
10
900 x 1410 x 1065
38.200
Vertex 342
315 x 315 x 250
2,6+L/175
3,0+L/100
0,1
10
900 x 1410 x 1245
42.500
Die neuen Modelle sind blau hinterlegt.
Das maximale Gewicht basiert auf einer gleichmäßig verteilten Last.
Preis für komplettes Messsystem einschließlich InSpec Mess-Software. Technische Daten und Preise können ohne vorherige Ankündigung geändert werden.
Multisensorik

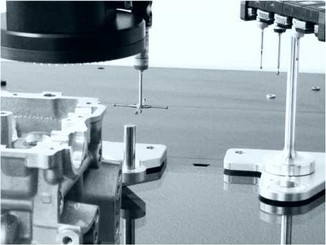

Eigenschaften:

  • Automatisierte Taster-Kalibrierungen
  • Automatisierte, vektorielle Antastwege
  • Tastmodule mit hoher Empfindlichkeit und geringer Auslösekraft erhältlich

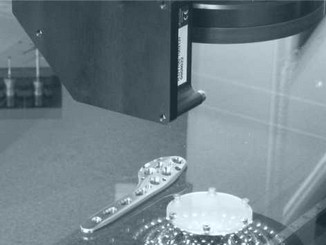

Eigenschaften:

  • Punkt- und Linienscan
  • grafische Bereichsanzeige
  • Automatisierte Laser-Kalibrierung
  • Hohe Punktedichte
  • Hohe Geschwindigkeit

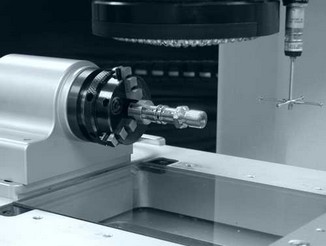

Eigenschaften:

  • Automatische Aktivierung in der Software
  • Rotation relativ zu aktueller Position und zum Koordinatensystem
  • Horizontaler und vertikaler Aufbau

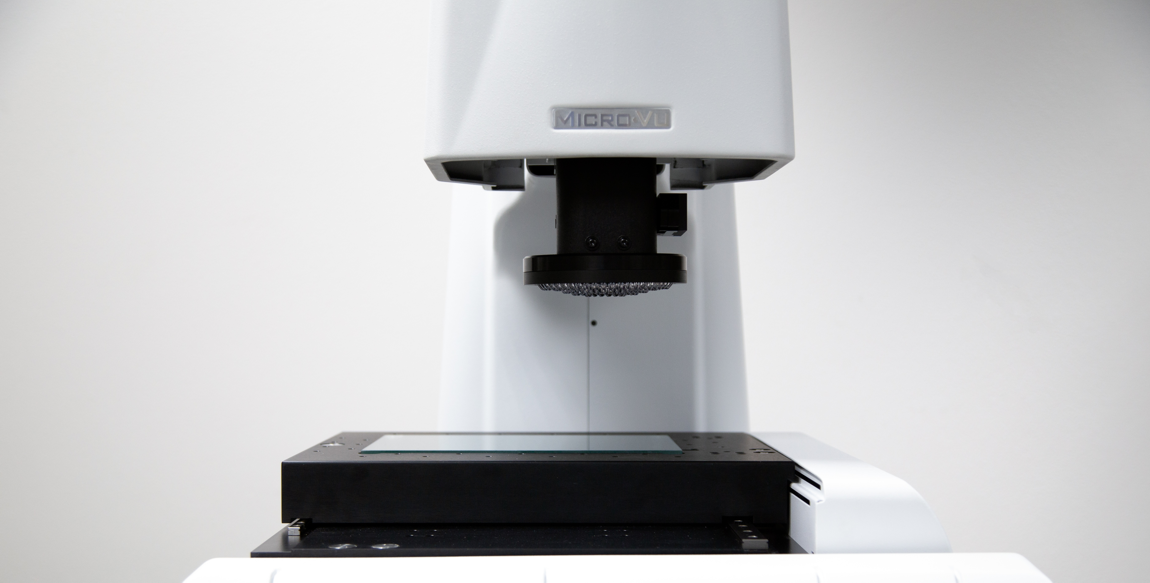

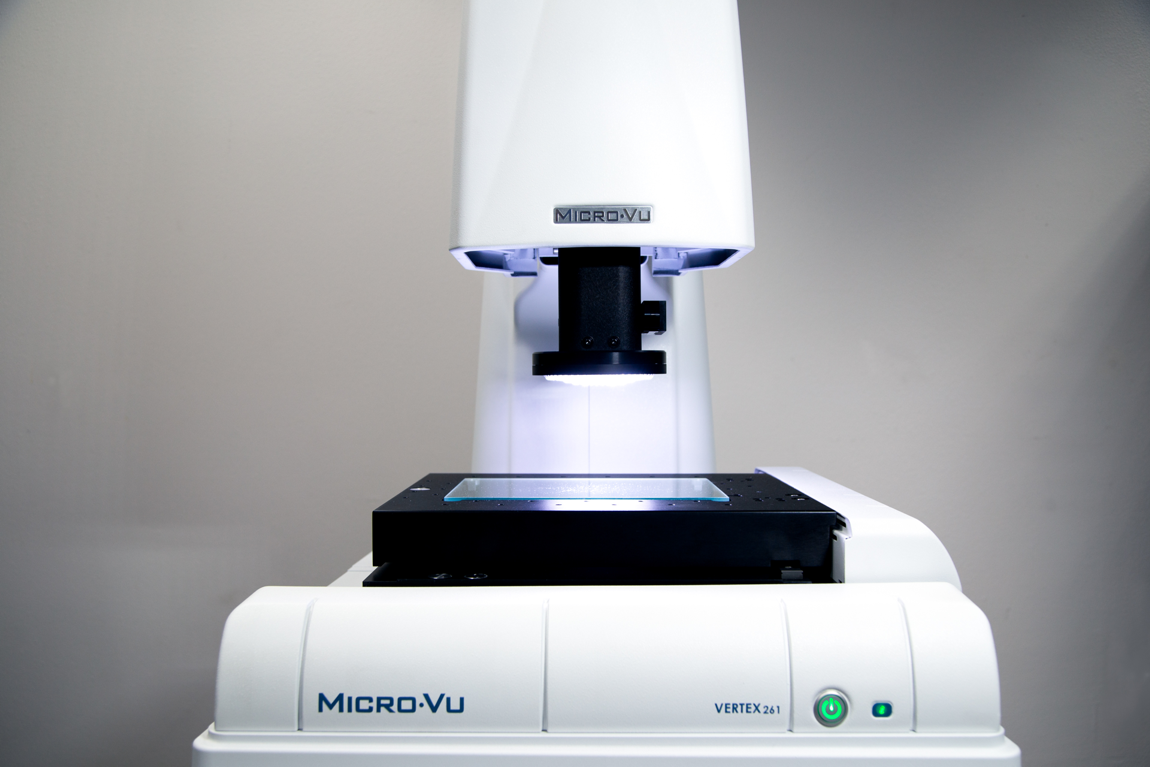

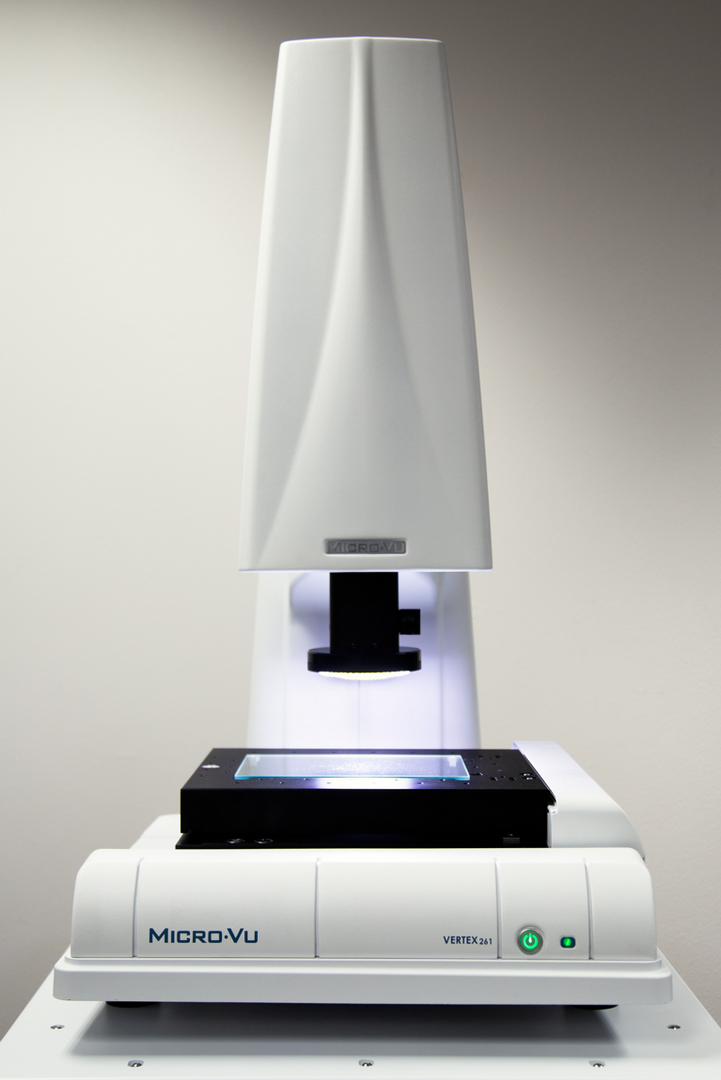

Produktbilder
Produktvideo
Noch nicht überzeugt?
Fordern Sie jetzt eine kostenfreie Demomessung eines Ihrer Werkstücke an und vergleichen Sie das Ergebnis  mit Ihrem jetzigen Messsystem.
